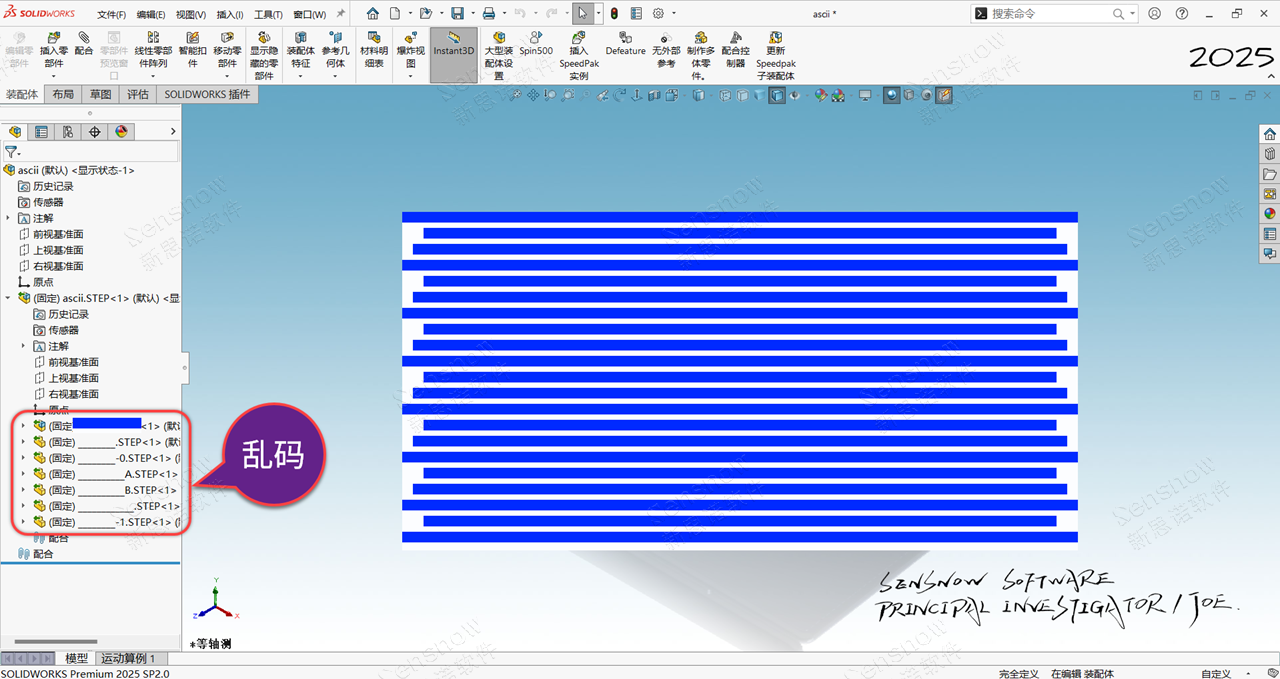

相信大家都遇到過這種問題，在新版本 SOLIDWORKS 中導入 STEP 文件后 FM 設計樹名稱出現一堆橫線的亂碼現象！只有在高版本 SOLIDWORKS 中才會存在此問題，客戶使用 2020 版本導入 STEP 則一切正常，可以正常在 FM 設計樹顯示正確的漢字（導入名稱）。

疑似軟件 BUG，之前版本工作正常，新版本工作失效！（功能回退）

按照經驗排查，在以前的 SOLIDWORKS 版本中也有客戶遇到過此類問題，一般都是計算機字符設定問題導致的，包括：STEP 的名稱、文件目錄名稱、WIN 語言設定、WIN 系統賬戶名稱這些檢查是否存在漢字、空格或特殊符號等可能導致輸入字符亂碼的原因。

但是，在客戶的電腦中已經檢查過，確認非字符設定導致的問題，同時，在我們自己的電腦中也是可以穩定重現的。

上報研發：

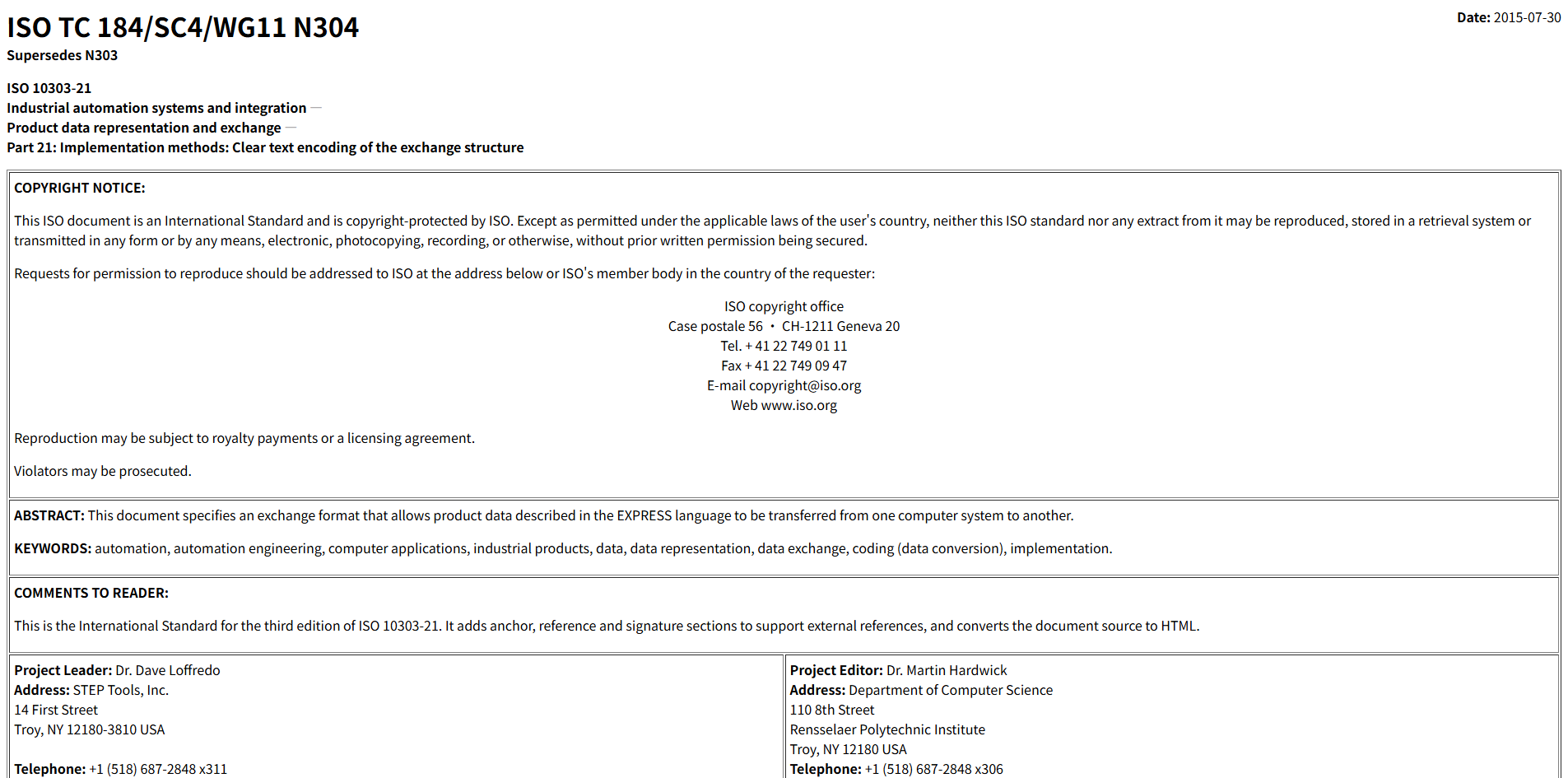

我們將問題上報至研發部門進行確認，很快就收到了研發的反饋。但這并不是 SOLIDWORKS 軟件的 BUG，2022 及之前版本的 SOLIDWORKS 還沒有遵循 ISO 組織編碼非 ascii 字符的規范，SOLIDWORKS 2023 及之后版本 SOLIDWORKS 支持該規范。(有關編碼非ascii字符的更多詳細信息，詳情可見
https://www.steptools.com/stds/step/IS_final_p21e3.html）

舉個例子：相當于在之前版本中軟件使用的是一個十六進制的字符編碼方式，自 2023 版本開始遵循 ISO 組織編碼非 ascii 字符的規范，而這個規范是一個十進制的字符編碼方式。所以，低版本軟件中所導出的 STEP 拿到高版本軟件中導入就會出現字符辨識不出的亂碼現象。

所以，對于 SOLIDWORKS 早期版本文件，只能通過在新版本 SOLIDWORKS 中打開并保存到新版本，之后再導出 STEP 可避免此問題。

點擊查看【視頻操作講解】
