在 SOLIDWORKS 中的配置功能主要用于對系列零部件的系列化設計和參數化修改而提供的解決方案，通常對于較多參數的控制我們需要使用 Excel 設計表驅動模型參數，以達到設計和修改的目的。

然而，在我們實際的設計過程中完全參數化工作方式似乎只應用到了 3D 模型的設計過程中，而對于制造所需的 2D 工程圖圖紙則沒有完全利用到 Excel 設計表中的數據。在圖紙的表達過程中往往我們需要將 Excel 設計表插入工程圖或直接打開 Excel 表格對單元格進行框選后拷貝至工程圖圖紙中，因此所出現的副作用也是根深蒂固的。

如果是直接插入 Excel 設計表則會造成圖紙卡頓，編輯表格樣式也十分不便，畢竟是通過 SOLIDWORKS 集成和觸發 Excel 文件進行操作的，這個過程非常難用！

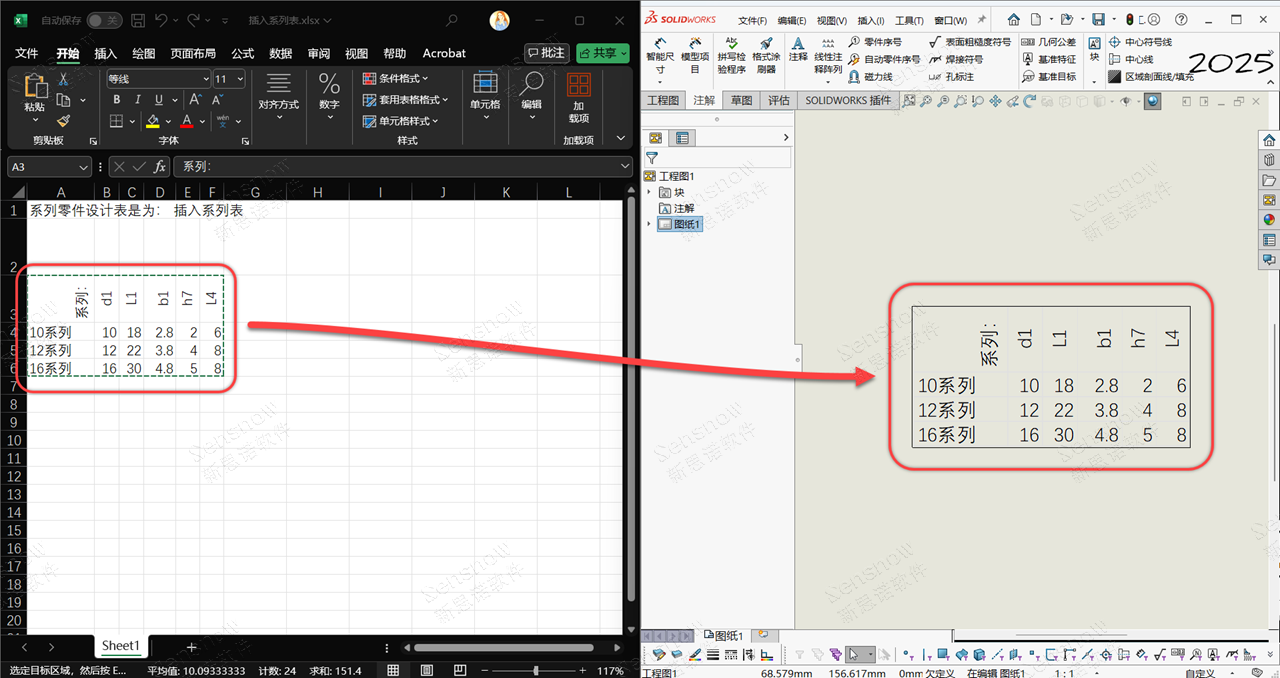

所以，以往我們都是單獨打開 Excel 表格對單元格進行框選后拷貝至工程圖圖紙中，這是比較便捷的解決方案，但所造成的副作用主要有兩方面！首先是顯示效果上，很多的用戶反饋使用這種方式所拷貝的單元格在 SOLIDWORKS 圖紙中顯示效果很差，根本看不清！并且打印時可能出現模糊、錯位或無法匹配工程圖比例等問題，無法正常使用！而另一方面，這種直接拷貝單元格的方法與原始 Excel 設計表是毫無關聯的，也就是說后續如果對模型進行設計更改那么圖紙中的系列化參數表格將無法得到更新！

用戶一直以來都希望有一種類似材料明細表或焊接切割清單那樣的系列表格，直接從三維模型中讀取數據，在工程圖中就是單純的表格，既能保證圖檔作業的性能流暢又可以保證與三維模型的實時關聯。

告別手動搬運，讓工程圖中的參數表與模型實時同步！

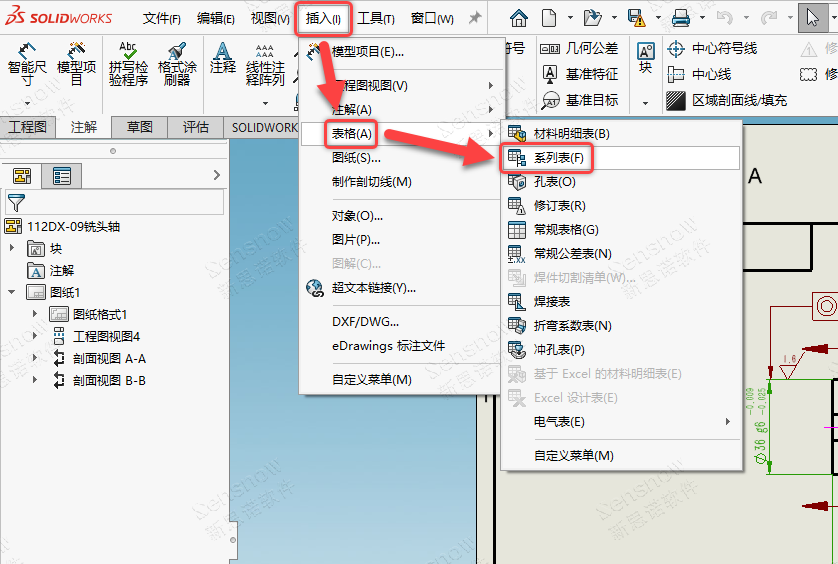

在 SOLIDWORKS 2025 SP 1 版本中增加了專門的“系列表”功能，可在：插入下拉列表 -> 表格 -> 系列表中進行訪問。

核心優勢

數據聯動

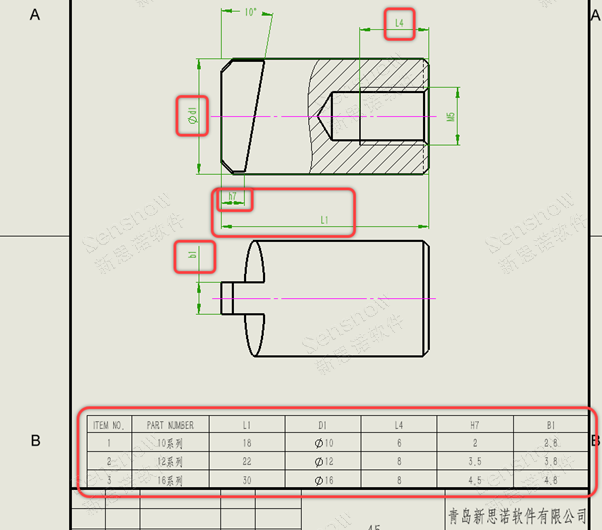

工程圖中的系列表與模型完全關聯！模型更改（配置驅動尺寸/屬性），工程圖的表格自動更新，保證數據一致性。

打印無憂

作為#SOLIDWORKS 原生表格，完美兼容打印設置，清晰度、比例無憂。

高效管理

徹底告別手動復制粘貼和同步更新的繁瑣步驟，顯著降低出錯率。

參數化出圖

真正實現驅動工程圖的參數化表達。

點擊查看→【視頻操作演示】
